你所不知道的祕密 - EzCon 不只防過載,還有快速且可規劃的短路保護

2021-01-28 人氣 569
圖文提供 天揚精密科技(EzCon)

「EzCon 用電安全」,快速、精準的制伏超載電流!



什麼是「短路」、「斷路」、「過載保護」?

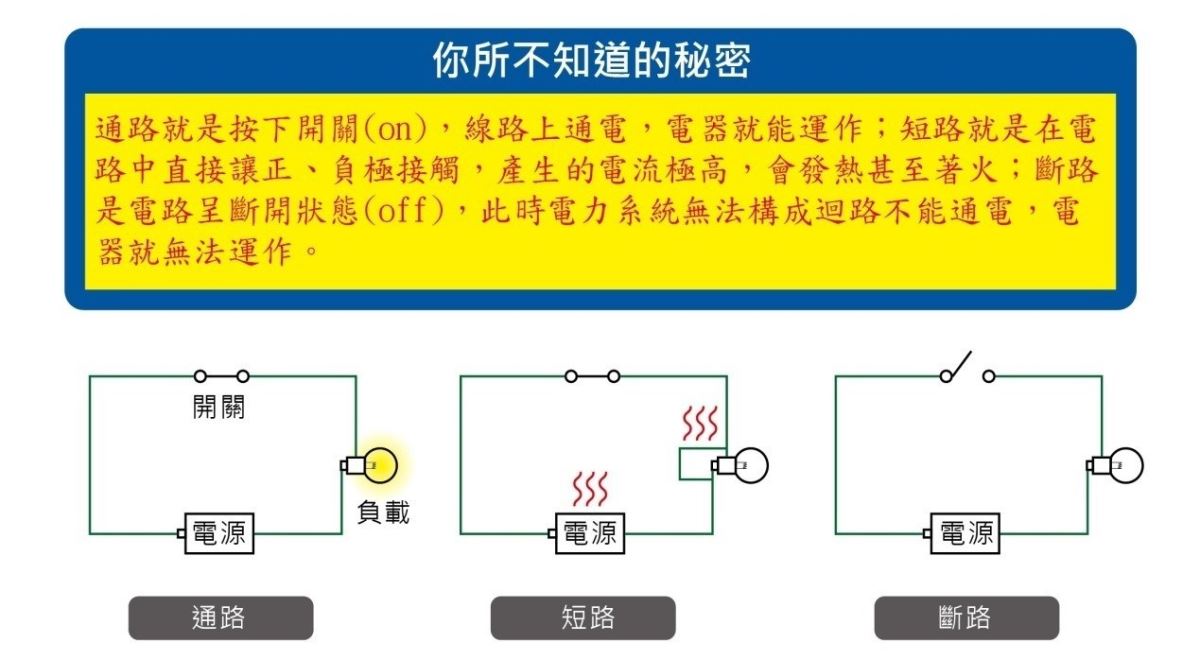

「短路」是指在正常電路中電勢不同的兩點不正確的直接碰接(正、負極直接接觸)。短路時就是電阻被移除,所以產生的電流強度極高,會擊穿電器、甚至產生爆炸、引起火災造成奪命的電線走火。



「斷路」又稱開路,是指電路中的開關呈斷開狀態、電路中某個接連斷開,此時電力系統無法構成迴路,就像為電路按下 OFF 鍵。



一般短路源於過載或人為疏失,避免短路造成的危害,首先要消除過載。一般是使用保險絲、斷路器在電流過大時製造開路讓危險不會漫開也就是「過載保護」。過載保護必須根據電路規格,選擇最大功率上限,例如大功率的電器工作電流標準最大為 15A(安培),理論上需要 15A 的斷路器在工作電流超過 15 安培時啟動過載斷路保護。但是除了 EzCon 的精準過載保護可以達到此理想的過載保護之外,其他例如保險絲、斷路器、及其他是根本無法辦到,幾乎等同無過載保護。但是一旦發生短路,如何應對才好呢?



「短路」是指在正常電路中電勢不同的兩點不正確的直接

以建築(住宅)電路配線為例

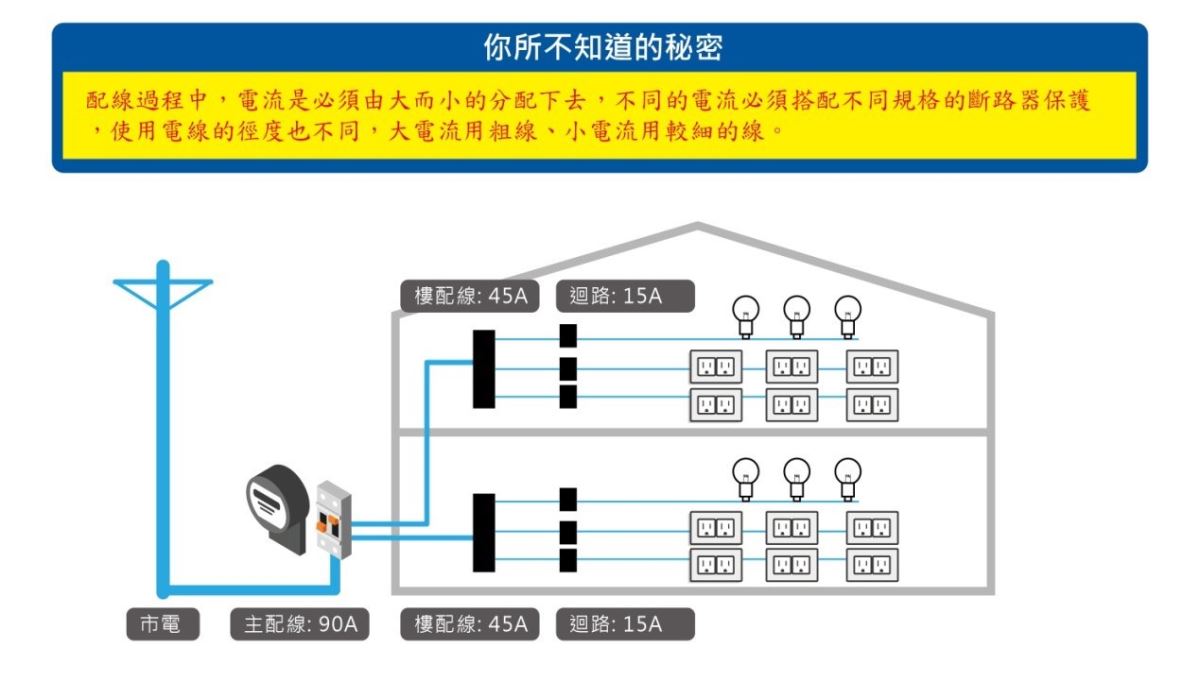

以二樓透天為例,電源由市電(電線桿)接入建築(1 樓主配線盤)、主配線盤再分接至 1 樓、2 樓的樓層配線盤,再由 1、2 樓的樓層配線盤分接出樓層的迴路(插座迴路、電燈迴路),電流是必須由大而小的分配下去。如一條 110V 迴路標準分配的電流是 15 安培(A),則必須使用 15A 的斷路器保護線路;假如單一樓層分配出三條迴路,則樓層斷路器的規格必須為 45A(3 x 15A),主配線盤的斷路器規格就是 90A(2 x 45A)。



而不同安培數的電流所配接的電線線徑(銅導線直徑)也不會一樣,大電流的線徑會比小電流來得粗,電線桿的電線就家裡的電線粗好幾倍。原因是粗徑電線的電阻值會比細電線小(電阻值與線徑截面積成反比),就像水管的道理,粗水管裡水的流量較大且水的流動受到的阻力也會比細水管小了許多。



「短路」是指在正常電路中電勢不同的兩點不正確的直接

問題:如果二樓透天的 2 樓某迴路發生短路,是主斷路器跳電?樓層斷路器跳電?還是迴路斷路器跳電?

首先,斷路器(無熔絲斷路器)是利用電流變大時會使銅棒加熱膨脹(熱漲冷縮)讓銅棒去頂開開關造成「斷路」以避免線路繼續生熱。



承上,當 2 樓發生短路時,短路的迴路電阻值會趨近於 0(導通),根據歐姆定律 V = IR、I = V/R(V:電壓、I:電流、R:電阻)的公式來看,V(電壓)恆定為 110V 不變,110 / 趨近 0,I(電流)就會被放大好多倍,而主電纜的電阻又比二樓迴路小上許多,所以主電纜的電流會比二樓迴路放大更多。

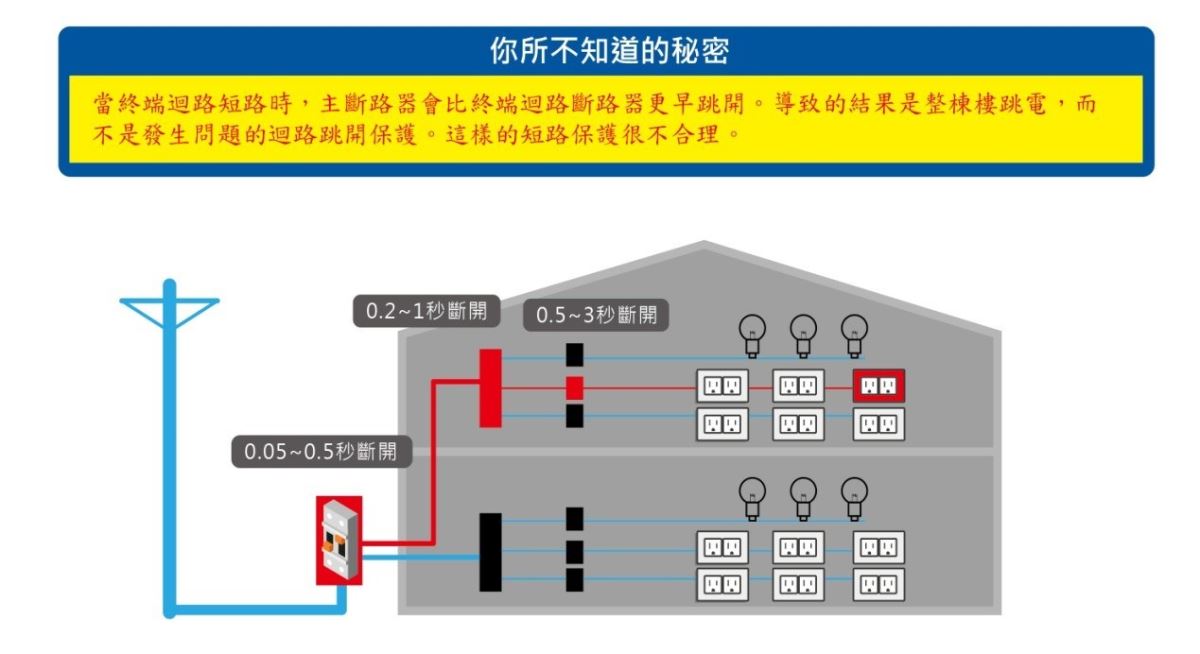

焦耳定律定理,Q = I2Rt(Q:熱量、I:電流、R:電阻)、t:時間)或 P = I2R(P:熱功率),電流二次方放大會導致主電纜的溫升會比終端迴路快,所以,”主斷路器(50 - 500 毫秒斷開)已經比樓層斷路器(200 毫秒 - 1 秒斷開)及迴路斷路器(500 毫秒 - 3 秒斷開)提早跳開”造成整棟樓大跳電。這合理嗎?不是應該由二樓迴路斷路器來保護就好,想像發生在黑夜的跳電,而住戶身在一樓,根本不會知道是二樓發生短路且可能已造成電器著火。



「短路」是指在正常電路中電勢不同的兩點不正確的直接

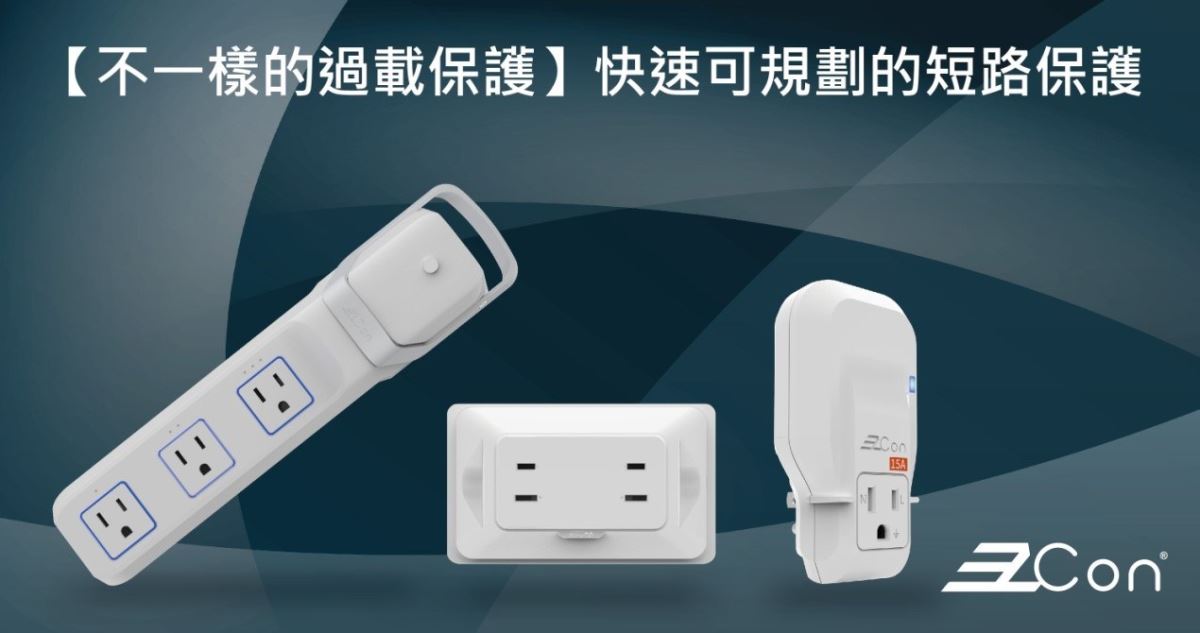

快速可規劃的短路保護

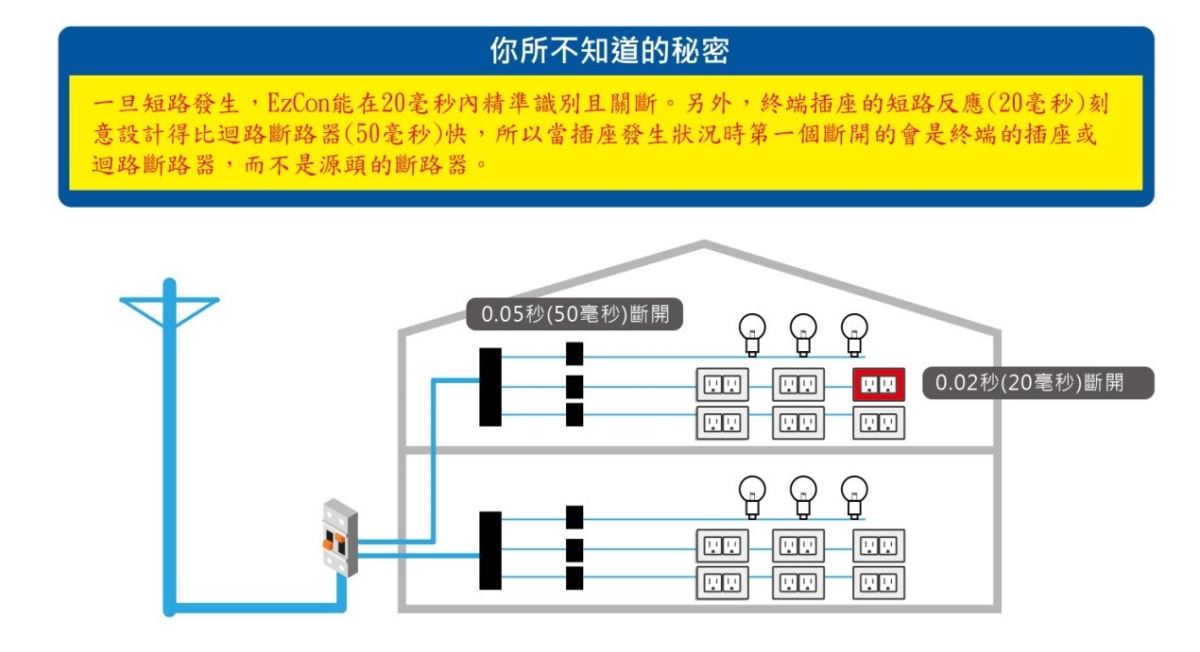

EzCon 用電安全產品特色就是”快速且可規劃的短路保護”,採用精密電子量測電流技術,時時刻刻(每毫秒)、快速又精確的直接量測線路上的電流變化,不像無熔絲斷路器必須等到溫度升高一段時間才能斷開線路。一旦短路發生,EzCon 能在 20 毫秒內精準識別且關斷,這速度幾乎超越所有市場的無熔絲式斷路器。另外,我們將終端插座的短路反應(20 毫秒)刻意設計得比迴路斷路器(50 毫秒)快,所以當插座發生狀況時第一個斷開的會是終端的插座或迴路斷路器,而不是源頭的斷路器。



「短路」是指在正常電路中電勢不同的兩點不正確的直接

另一特色是”不一樣的過載保護-精密電流過載保護”,其可識別電器開機運作時的無害啟動大電流,攔截到真正的有害過載電流,不像一般過載保護必須閃過無害啟動大電流而放寬過載標準,放任有害過載通過,長期下來線路就不會有受傷劣化等問題,自然消除了短路的發生;而”不一樣的完全抗雷擊保護”是世界唯一真正的抗雷擊保鑣,可阻擋 2 KV 以下雷擊、吸收 2 KV 以上雷擊,即使被更大能量的雷擊穿也不讓電流傳導至電器,一般的抗雷擊產品在受到擊穿時就失去保護力而讓電流擊穿電器造成您的財物損失。綜合如此完整的整體安全保護是目前所有產品都辦不到的,如此才是您最該選擇來保護家人、住家的整體用電安全方案。



「短路」是指在正常電路中電勢不同的兩點不正確的直接
