平面圖
0
0
相關案例&文章

【新手裝修小學堂】Lesson 02格局‧動線課(上)
【舊屋翻新】平面圖破解!多了玄關和大餐廳
【裝修糾紛QA】10個屋主最常見的裝修問題破解!(中)
【裝修糾紛QA】10個讓設計師最頭痛的糾紛解答(上)
平面圖大作戰:四房預售屋重新規劃滿足需求!
畸零空間好機靈!(1)




看懂及畫設計圖是室內裝修的第一步。
看懂及畫設計圖是室內裝修的第一步。
更多風格及設計師們的裝潢案例圖片。[1]
更多風格及設計師們的裝潢案例圖片。[1]

看懂及畫設計圖的第一步,就是要先確定你想要的空間有哪些。

空間可依特性分為三大類:

公共空間:指一般可供客人活動或接觸的空間,例如:客廳餐廳玄關和室、開放式書房等。

私密空間:指具有個人隱私、不宜任意進出的空間,例如:主臥室兒童房、客房、父母房書房等。

附屬空間:指非主要、而且是為特定用途而設的空間,例如:廚房衛浴更衣室、儲藏室、衣帽間等。

了解空間特性再依家人的需求及空間大小做平面格局的配置。



平面格局配置原則
0
0

平面配置的第一步,就是要先確定你想要的空間有哪些。

1.確認家人對空間的需求

除非是一個人住否則都應該把家人的需求都考量進去,除了考量各別需求外,空間配置時還是有幾個點要注意:家人若有長輩同住,父母房要離衛浴近;每個房間包含衛浴最好都有戶;餐廳廚房不要離太遠;保留後陽台做為洗衣間及放置熱水器;儘量不要有走道才能省空間

2.空間需求取捨要點

針對所列出來的空間,再依其重要做漸進式的劃分。假設需求依序為:客廳餐廳廚房→主臥室→客浴→兒童房→主衛浴書房玄關和室更衣室→儲藏室→衣帽間。就可以很清楚地了解,當坪數不足時,你應該怎麼樣取捨。

*請配插畫用圓餅圖表示空間比例

3.一室多用的概念

如果所列出的空間種類很多,而房子本身的坪數並不足以全部容納,除了設法做取捨外,也可將部分空間規劃為「一室多用」,如和室可兼客房或書房使用,提高空間機能。





自己也可以畫平面圖
0
0

如果選擇自己找工班裝修自然不會有找設計師服務幫忙規劃平面設計圖,那就得要先學會自己畫平面圖。其實畫平面圖也沒想像中困難,雖然無法像設計師畫的尺寸精準,但做為與工班溝通應該也是足夠,而除了得先畫出現況平面圖外,由設計師汪世昌提供畫平面配置圖的私房秘技「圈圈法」,也可以簡單畫出所需要平面配置。

步驟1:測量前的準備

捲尺(5公尺長)、筆(不同顏色共3支),紙(A4以上大小)、數位相機,這些都是測量時會用到工具,要先準備妥當。

步驟2:測量時的草稿

先觀察整體隔間狀況、相對位置,將它大致畫在白紙上,要先畫出牆厚(用雙線),按尺寸放圖時比較不會出錯。隔間、梁位及測量尺寸用不同顏色的筆標示。

步驟3:測量進行方式

選擇一個定點(通常是入口大旁),依順時鐘方向逐一量出長度(以公分為單位)並且記錄下來。要注意戶以及的位置。

步驟4:測量時的重點:

樑的高度、深度,的高度、台度,以及天花總高、陽台寬度等,都要詳細記錄下來,以便日後參考。

步驟5:測量後的拍照:

利用數位相機將整個屋況拍下來,尤其是一些比較奇怪的角落,或是複雜的結構部分。

步驟6:準備方格紙

到文具店買一張「方格紙」。這種紙上面有很多大大小小的方格,利用它來標示尺寸非常便利。

步驟7:繪圖的順序

拿出方格紙,從草圖最旁邊的一點開始,先確定所佔的大概範圍,將你所量得的尺寸,同樣依順時鐘方向畫在紙上。

步驟8:尺寸的長度

在方格紙上,最小的一格(即0.2 公分)代表實際上10公分長度。舉例來說,如果你量得50公分的長度,則要在圖上畫5個小格的距離;(也就是1公分長);如果你在現場量得350公分的話,就應該在圖上畫3個方格,加上兩個半小格的距離。

步驟9:完成與修正

依循上述方法,你就可以完成一張室內空間平面圖(比例是1:50)。有時候,畫到最後、回到原點時,會因誤差而無法連上,但只要相差小於20公分就沒關係,直接連上即可(有時是牆面不直等因素造成的)。若誤差太大,表示測量有誤,那就要再檢查一次,找出問題點。

步驟10:準備描圖紙

將透明的描圖紙蓋在畫好的方格紙上,重新用筆、尺將線條畫在描圖紙上,平面圖就完成了!

步驟11:「圈圈法」配置好空間

畫好平面圖,接下來就要開始配置空間了,在空間規劃的技巧上,設計師汪世昌傳授一招厲害的私房祕笈──「圈圈法」。將每一個空間簡化成大大小小的圈圈,圈圈所劃出的面積,等於該空間大約的理想坪數。接著,在平面圖上多試幾種不同的排列方式,以找出最好的配置方法,確定之後,將它們轉換成直線條的隔間,這樣一來,平面配置圖的雛形就出來了。





看懂設計師畫的圖
0
0

「平面配置圖」是室內設計最基本也是最重要溝通圖面,不管是找設計師工班都一定要有平面配置圖,才能清楚知道需求有沒有被滿足。但是平面圖畢竟不是立體圖且圖上又密密麻麻的數字及記號,怎麼從圖去看出到設計師的規劃是否有滿足需求?還有設計師提供的施工圖又要怎麼看?怎麼知道設計師有把插頭設計在所需要的位置?看懂設計師畫的圖很重要,以下圖例教你怎麼看懂圖。

1.原始隔間

設計師在完成丈量後,會先放出空間原始平面圖,並標示管道間位置及門窗位置,屋主可以先找出門窗所在,了解整個三房精打細算的4個預算提案現況。

2.門窗尺寸圖

通常設計師會在門窗位置標上尺寸圖,要知道門窗的尺寸,就要先認識一下圖上標示的代碼。

WH,指的是”高=台高+戶高”

DH,指的是”高”

3.樑尺寸圖

樑會影響到空間的規劃,要先確認樑的位置,通常樑是以虛線表示,其在圖上的代碼是:

BW,指的是”樑寬”

BH,指的是”樑距離天花板高度”

4.天花板照明圖

確認天花板的位置及高度,照明的方式包含燈具的的位置及型式,如CH,指的是木作天花板高度,T5層板燈、BB桶燈、吊燈或吸頂燈、開關,其在圖上的代碼!

5.水電配置圖

包含插座、電話、網路、電視出線口的位置及出線口的高度,還有數量,其在圖上的代碼!


6.櫃體配置圖

確認櫃體包含衣櫥、收納櫃等等位置是否符合需求,其在圖上的代碼!!


7.木作立面圖及木作內裝圖及側面圖

木作立面主要是要確認櫃子的形式、寬度、高度及材質;木作內裝圖則是確認櫃子內部的設計包含抽屜或層板等等。木作側面圖則是確認櫃子的深度。





認識各種平面圖
0
0

平面圖、立面圖,可說是裝修工程中相當重要的「語言工具」,千萬不可小看。一切的圖從最原始的丈量圖開始,發展出各種不同功能的圖,藉由監工圖,師傅可以馬上清楚工程師做的需求及細節,也是屋主、設計師工班三方相互憑藉的施工依據,學會看懂可說是監工必備條件!

丈量圖
0
0

這是設計帥手繪丈量圖。
這是設計帥手繪丈量圖。

所謂的丈量圖,是先丈量空間中的各種尺寸,之後再將其轉成原始平面圖,圖面上也都需要標明門窗以及開關箱的位置,丈量圖的繪製方式要依照順時針的方向與順序來進行,數字標示時最好是面對丈量的空間方向。

原始平面丈量圖
0
0

可標示出原始格局,以及戶的位置、開啟的方式與方向,樑柱的位置、原始衛浴設備配置位置,作為格局變更以及結構的分析,同時也可算出總面積。

這是原始平面丈量圖。



平面配置圖
0
0

是所有設計圖的開始,可依此考慮空間運用和動線考慮以及各種生活機能的方便性,如果規劃好的話可以方便預算上的控管,通常也需要經過一到兩次的空間改變與溝通,在洽談中也可了解設計師空間上的運用與專業能力。

這是設計師用電腦繪製的平面配置建議圖。



索引平面圖
0
0

可說是所有施工圖的總整理,在上面標名了各項目的索引編號,可與索引對照表互相比對使用。編號分類「F」「CA」「D」「W」「1」各代表不同項目,可稍加注意。

索引平面圖。

索引平面圖的對照表。



簡易(手繪)透視圖
0
0

業主可藉此了解基本的空間感,也可了解設計師是否具有此基本的專業能力。

設計師所提供的立體3D透視參考圖。

認識各種監工施工圖
0
0

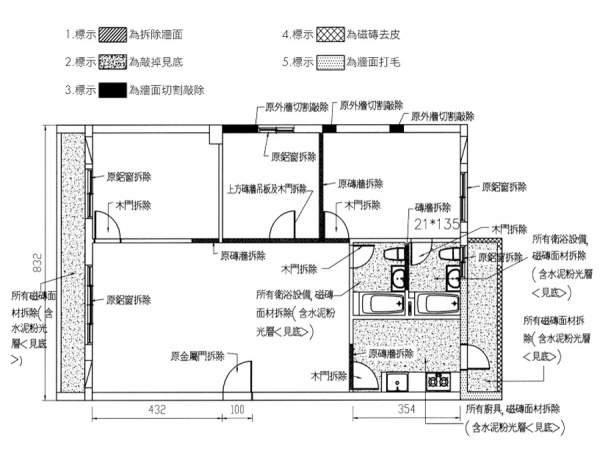

拆除建議圖
0
0

以現場施工為主,後續格局變更的依據,內含拆除建議事項。

拆除建議圖。



新作隔間建議圖
0
0

不論是泥作或者輕鋼架隔間皆使用此圖,可作為新增空間的改變參考。

新作隔間建議圖。



給排水建議圖
0
0

給排水平面建議圖:圖中又可分為給水與排水,可知道水的源頭在哪裡,以及進、供水位置的分析,可依照業主使用習慣的需求來設計。

給排水系列立面圖:常使用在衛浴設備的標註,可知道各給排水管路的高度位置,以及對應的衛浴器材的品項。

電路建議圖
0
0

可確定主開關位置,依照各空間使用的機能、電壓不同,並且和家電家具配置作為施工參考依據。大電量的如冷氣微波爐以及用電線徑相關的標準要註記說明,而漏斷電裝置也要特別註記細節、位置。

天花板燈具配置建議圖。

泥作建議圖
0
0

分別有砌磚、石材磁磚的平面建議圖及立面建議圖,粉刷表,以及收邊表等。

砌磚立面建議圖。

木作建議圖
0
0

天花板剖面建議圖(樑與柱):可用作修飾樑以及隱藏管線空間視覺延伸、照明運用、如切割比例得宜,可得到視覺與整體空間美感。

櫥櫃立面建議圖:用以了解收納空間的尺寸位置運用,處理得宜,能增加整體空間美感。

壁板造型建議圖:能夠增加視覺上的美感,以及產生空間中不同風格的對話。


天花板造型立面建議剖面圖。

櫥櫃層板櫃立面建議圖。

地板平面建議圖
0
0

可以了解空間不同高低層次的感覺,可應用木板和其他材質的搭配,造成不同空間的切割與美感。

地板舖面平面建議圖。



鋁金建議圖
0
0

門窗樣式建議圖:可看清楚戶的造型比例、大小以及安裝位置,並可列出材料說明與顏色等相關規格。

鐵工建議圖(包括樓梯夾層):可清楚說明鋼架尺寸上的運用和結構是否搭配。





廚房建議圖
0
0

廚房平面圖:可用作收納動線上的參考,可否有中島型或者吧台廚具的設計上的考慮,也可以看出配置方式以及風水的考慮,同時也與水電的配置運用有相當大的影響。

廚具立面圖:方便了解所運用的材質、檯面、使用的瓦斯器具與供水系統等等可以一目瞭然,並可以進一步依此作估價的動作,另外,在設置爐台、水槽的高度,也可依業主的需求做為參考調整之用,如果能有透視圖輔助更佳。

廚具立平面建議圖。



衛浴建議圖
0
0

衛浴平面圖:可以清楚了解衛材的配置方式,同時也可確認抽風孔以及進排水的位置。

衛浴立面圖:各種衛浴器材的運用方式不同如臉盆、浴缸等相關的配件,以及人體工學的運用均可靠此做說明與標註。





油漆建議圖
0
0

清楚說明整體空間呈現的顏色與色澤,因為不同壁面和材質處理的方式也不同,可作為建議上的依據。

設計師提供的油漆平面建議圖。



設計師溝通設計圖的10大重點
0
0

溝通必知1 平面圖無法做為施工圖

平面圖主要在於讓屋主及設計師進行溝通時有所依據,方便設計師解說格局配置是否符合屋主需求,由屋主決定是否將房子交給設計師規劃,基本上平面圖無法做為施工圖

溝通必知2 設計圖完整施工才精準

平面圖經過雙方確認設計無誤,取得共識後,就會進入簽約的程序,簽完設計約後,設計師才會再提供立面圖、大樣詳圖、透視圖、甚至效果圖等。大樣詳圖包括了水電開關、天花板燈具、櫃體訂做、空調配置、地板材料等,加加減減最少也有20張左右的圖,但是還是要視屋況好壞及坪數大小,決定圖說的數量。

溝通必知3 確認設計費用及所出的圖數

有些設計公司為了施工更為精準,甚至出圖到70、80張圖,且設計費的收取每位設計師都不同,有的以坪數算從1坪1500至20000元,有的以總工程款幾成收取1∼2成,應事先確認所付的設計費及所應出的圖數。

溝通必知4 依需求附設計詳圖

細部的部分有的設計師還會再另外加圖,例如櫃體內部的規劃、細部鎖、五金配置等,這些圖並不是必要的,但是設計師會針對狀況決定是否有必要另外規劃圖說,當然屋主也可要求提出詳圖。

溝通必知5 確認另外出圖是否要收取費用

透視圖及立體效果圖不是設計師必要給的圖,通常是屋主對於平面圖、立面圖完全沒有概念,特別要求下,設計師才需要提供此類的圖,但是由於製圖的費用較高,也要花較長的時間製作,因此也會再多收取製圖費。

溝通必知 6 改圖收費方式要確定

完成丈量後,設計師會依屋主需求畫平面圖,第一次畫的平面圖並不需要支付費用,除非經過多次溝通改圖或屋主又請別的設計師依原圖來做裝修,或是自己發包裝修,就必須給原設計師丈量、設計畫圖的費用。每個設計師對於平面圖修改次數的收費想法不同,在找設計師規劃前,最好先溝通,免得一再改圖後,發現設計師不適合,還得再花上一筆設計費,一般建議若經過次平面圖溝通,仍然無法滿足需求,就應立即喊停。

溝通必知7 到底需要什麼圖

除了簽約時的平面配置圖外,屋主很可能在簽約後裝修前會拿到一整本的圖說,究竟哪些是必要的,其實還是要看屋主的需求及重點放在哪裡。無論如何,平面圖及立面圖是必須的,因為這兩份圖決定了空間大方向的發展。對施工人員而言,沒有這兩份圖,等於是沒有頭,是無法施工的,也因此這兩份圖的精準度,也會影響施工的品質好壞。

溝通必知8 看圖要看重點

很多人都有看圖的障礙,尤其是平面配置圖,其實,只要假想自己是從空中俯瞰自己的家,就能很快進入狀況,看平面圖及立面圖時不妨拿著圖一一比對實際的現場格局,也會很清楚地看出空間的樣子。此外,屋主想要知道格局的配置情形,就必須要先看平面配置圖,了解整體大方向,如果需要知道壁面處理及木作家具規格就必須要看立面圖;細部櫃體的製作,如有無抽屜、吊桿的安排,這就需要大樣詳圖;至於五金配件圖說則屬於較專業的部分,對於工班製作細部家具較有幫助。如果屋主這些圖都看不懂,只想知道房子規劃後大概長怎樣,可以要求設計師畫透視圖及立體效果圖,立即感受未來居家的樣子。

溝通必知9 檢視設計師圖說是否完整

一般而言,設計師會在簽約後開始繪製各式圖說,其中還會再與屋主溝通以求圖的精準,而整份圖畫下來大約需要將進半個月至一個月的工作天,屋主拿到圖時,先確認有平面及立面圖後,再依據個人需求,檢視是否需要細部圖說的必要。立面圖通常會有好幾份,因為各壁牆有櫃體施做都會繪製立面圖,如果屋主發現設計師附的圖說不夠完整,可請設計師補圖,除了透視圖及立體效果圖外,補圖通常是不用再收取費用的。

溝通必知10 要求解說確認了解簽名

在看圖時,應該請設計師針對每一張圖講解,確認了解並無誤後,建議屋主在圖說上簽名,證實的確看過並了解圖說,這對雙方都有保障,也可減少日後紛爭的產生。





設計圖參考書
0
0

【圖解裝修流程完全通】[2]

監工完全上手事件書】[3]

建材監工寶典事件書】[4]
